Présentation des chambres acoustiques pour les essais en ligne de production

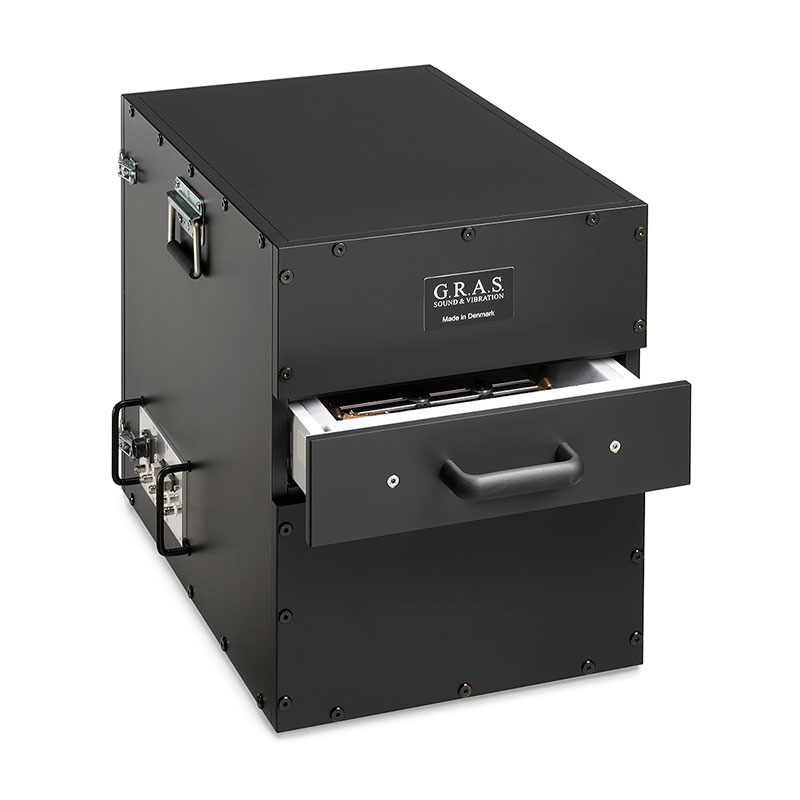

La chambre acoustique flexible AL0030 est la dernière innovation dans la gamme des chambres anéchoïques dédiée aux lignes de production. Conçue à partir de l’expertise de « GRAS Acoustics & Vibration« connue et reconnue dans le domaine acoustique, elle est idéale pour des tests acoustiques rapides et précis sur des appareils tels que :
- les téléphones portables,
- les tablettes,
- les enceintes Bluetooth,
- et d’autres dispositifs sonores mobiles similaires.
Ce type de chambre permet de réaliser des essais de réponse en fréquence, de distorsion harmonique totale (THD), de Rub&Buzz, ainsi que d’autres tests de microphones de mesure grâce à des sources sonores optionnelles.
La chambre acoustique est équipée de plusieurs connecteurs pour l’injection de signaux de test et de contrôle vers le dispositif sous test (DUT).
Ce type de chambre permet de réaliser des essais de réponse en fréquence, de distorsion harmonique totale (THD), de Rub&Buzz, ainsi que d’autres tests de microphones de mesure grâce à des sources sonores optionnelles.
La chambre acoustique est équipée de plusieurs connecteurs pour l’injection de signaux de test et de contrôle vers le dispositif sous test (DUT).

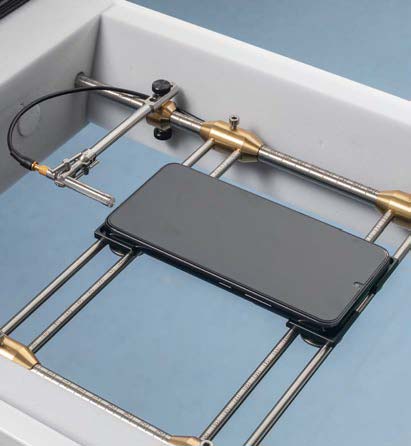

Le support de test avec l’appareil sous test ou DUT (ici un smartphone) et le microphone de mesure acoustique
Les principaux avantages des chambres acoustiques (modèles AL0030)
Les chambres acoustiques AL0030 ont de nombreux atouts à faire valoir :
- Répétabilité des tests
- Fiabilité des données mesurées
- Facilité d’ouverture et de fermeture pour un changement rapide et sécurisé des dispositifs testés (DUT)
- Flexibilité du support de test pour une grande capacité d’adaptation aux nouveaux dispositifs
- Montage des microphones ajustable pour tester les haut-parleurs avant/arrière ainsi que ceux montés sur les bords.
- Inclus : un microphone de mesure acoustique prépolarisé (CCP) de diamètre ¼″, offrant une sensibilité et une qualité élevées

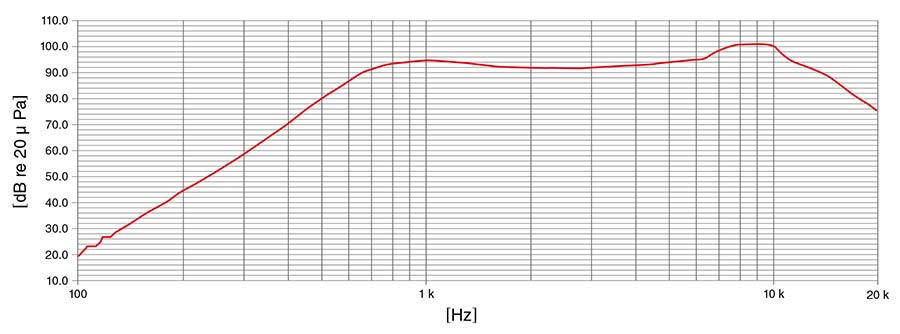

- Réponse en fréquence calibrée individuellement, comparée à une mesure de référence dans une pièce
Bénéficiez de l'accompagnement d'experts
Faites appel à Alliantech pour vous aider à configurer vos chambres acoustiques sur les lignes de production
Comment sont fabriquées les chambres de tests acoustiques AL0030 de GRAS ?
La chambre acoustique AL0030 est fabriquée en panneaux de fibres à densité moyenne (MDF) doublés de matériaux d’amortissement acoustique. Une grande ouverture située à l’arrière facilite l’accès pour configurer l’installation de test.
Des pieds pour amortir les chocs et les vibrations empêchent les vibrations externes d’influencer les mesures.

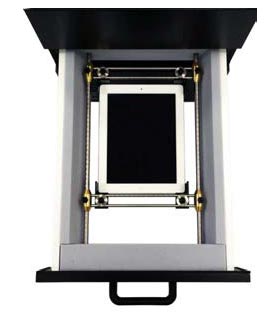

Elle est équipée d’un tiroir doté de supports multi-ajustables, facilitant un montage et un démontage sécurisés de l’appareil testé (DUT). Ce tiroir peut accueillir des appareils portables de petite et moyenne taille, jusqu’à des dimensions maximales de 300 x 200 x 228 mm (LxPxH).

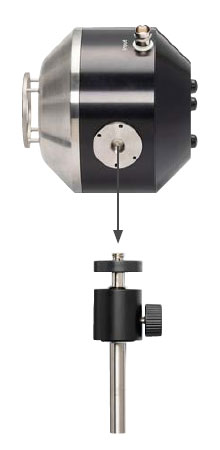

La chambre de tests acoustiques dispose de quatre points de fixation pour les microphones et les sources sonores : deux sur le panneau supérieur et deux sur le panneau inférieur.
Des supports peuvent être installés sur ces points de fixation, permettant de tester jusqu’à quatre microphones et/ou sources sonores . En outre, il est possible de fixer un microphone directement au tiroir.

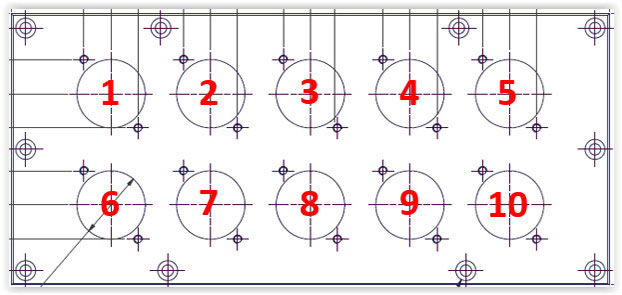

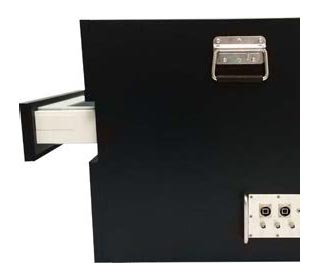

Un panneau de connecteurs configurable, avec 8 ou 10 connecteurs selon la taille du tiroir, permet d’interfacer avec des instruments externes.
Tout savoir sur la personnalisation des chambres acoustiques AL0030
Zoom sur les fonctionnalités de la chambre
La chambre AL0030 fonctionne comme une mini-chambre anéchoïque. Elle permet de tester des dispositifs acoustiques sans les contraintes liées à une chambre anéchoïque de grande taille*.
Le tiroir permet un échange rapide du dispositif sous test (DUT) sans avoir à solliciter physiquement l’opérateur. La flexibilité du support de test facilite l’ajustement aux différents tailles de DUT et permet de reproduire les configurations de test d’une chambre à l’autre.
Une grande ouverture à l’arrière de la chambre permet un accès facile pour configurer l’installation de test. La chambre repose sur quatre pieds en caoutchouc permettant d’absorber les chocs et les vibrations et donc d’éviter que les vibrations d’autres dispositifs n’influencent les mesures.
La configuration standard comprend l’ensemble des accessoires de base nécessaires pour réaliser des tests de réponse audio immédiats, avec une large gamme d’options disponibles pour personnaliser les réglages selon vos besoins de tests.
Configuration de la chambre acoustique AL0030
La chambre AL0030 est disponible en 3 configurations de base :
AL0030-1
Livrée avec un petit tiroir, pour des dimensions maximales du DUT de 30 x 20 x 6,6 cm (LxPxH).
AL0030-2
Livrée avec un grand tiroir et un emplacement pour fixation dans la partie supérieure de l’espace de test, pour des dimensions maximales du DUT de 30 x 20 x 22,8 cm (LxPxH).
AL0030-3
Livrée avec un grand tiroir et un emplacement pour fixation dans la partie inférieure de l’espace de test, pour des dimensions maximales du DUT de 30 x 20 x 22,8 cm (LxPxH).
Vous avez une demande spéciale concernant les tests acoustiques sur les lignes de production ?
Nos experts vous accompagnent et vous conseillent dans le choix et la configuration d’une chambre acoustique adaptée à vos applications.
Connecteurs disponibles
Le panneau de connecteurs peut accueillir jusqu’à :
- 8 connecteurs pour la version AL0030-1
- 10 connecteurs pour les versions AL0030-2 et AL0030-3.
Par défaut, les trois versions sont livrées avec 4 connecteurs de votre choix.
Selon vos besoins, les emplacements restants peuvent être équipés de connecteurs supplémentaires issus de la liste ci-dessous ou bien ils peuvent être fermés par des plaques obturatrices.
| Connecteurs | |
|---|---|
| Prise BNC Femelle | AE2197 |
| Prise RCA Femelle | AE2198 |
| Connecteur XLR 3 pôles Femelle | AE2199 |
| Prise de haut-parleur, SpeakON, 4 voies | AE2120 |
| S-VHS Femelle à S-VHS Femelle | AE2201 |
| Jack 1/4″, 3 pôles | AE2202 |
| D-sub 9 broches | AE2203 |
| Connecteur HDMI | AE2204 |
| Connecteur Ethernet | AE2205 |
| Adaptateur USB-A | AE2206 |
| Adaptateur USB-B | AE2207 |
Les 5 étapes pour customiser votre chambre AL0030
1. Choisissez la taille de son tiroir
Modèle AL0030-1 avec petit tiroir
Utilisé pour tester des dispositifs (DUT) relativement plats, tels que des smartphones, tablettes, appareils auditifs, etc.
Dimensions maximales du DUT : 30 x 20 x 6,6 cm (LxPxH)
Modèle AL0030-2 avec grand tiroir et support DUT dans la partie supérieure de la chambre
Utilisé pour tester des DUT plus hauts, qui bénéficient d’un support placé en hauteur dans la chambre de test.
Par exemple : haut-parleurs, enceintes intelligentes, etc.
Dimensions maximales du DUT : 30 x 20 x 22,8 cm (LxPxH)
Hauteur au-dessus du support : 11,9 cm.
Modèle AL0030-3 avec grand tiroir et support DUT dans la partie inférieure de la chambre
Utilisé pour tester des DUT hauts, qui bénéficient d’un support placé en bas dans la chambre de test.
Par exemple : haut-parleurs, enceintes intelligentes, etc.
Dimensions maximales du DUT : 30 x 20 x 22,8 cm (LxPxH)
Hauteur au-dessus du support : 11,9 cm.
2. Sélectionnez le support du dispositif à tester (DUT)
OP0030
Support DUT avec bord étroit (flanc de maintien) et une profondeur de montage de 40 mm
OP0031
Support DUT avec bord large (flanc de maintien) et une profondeur de montage de 40 mm
OP0032
Support DUT pour dispositifs plus fins, avec bord étroit (flanc de maintien) et une hauteur de montage de 7,5 mm au-dessus du support
OP0033
Support DUT pour dispositifs plus fins, avec bord large (flanc de maintien) et une hauteur de montage de 7,5 mm au-dessus du support
3. Choisissez votre microphone de test

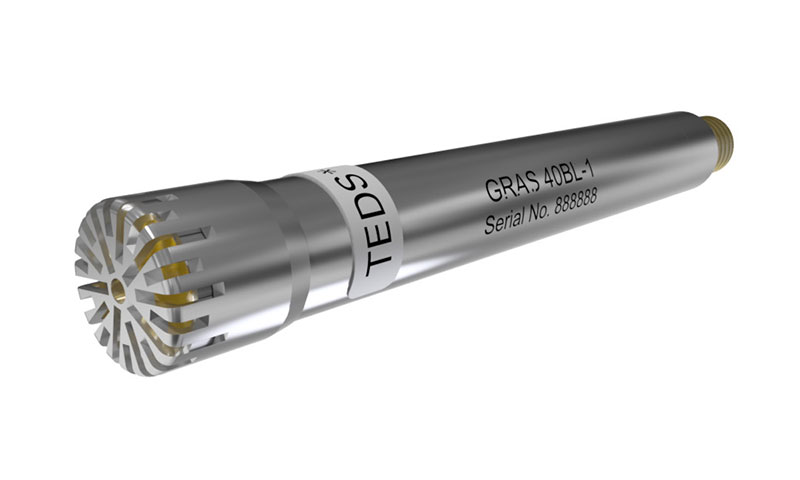

Gamme de Fréquences : de 4 Hz à 20 kHz
Plage Dynamique : de 24 dB(A) à 146 dB

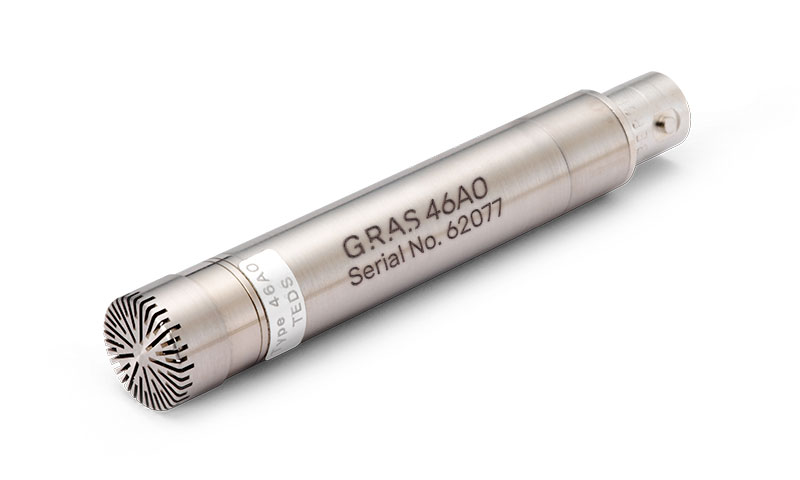

Sensibilité : 20 mV /Pa

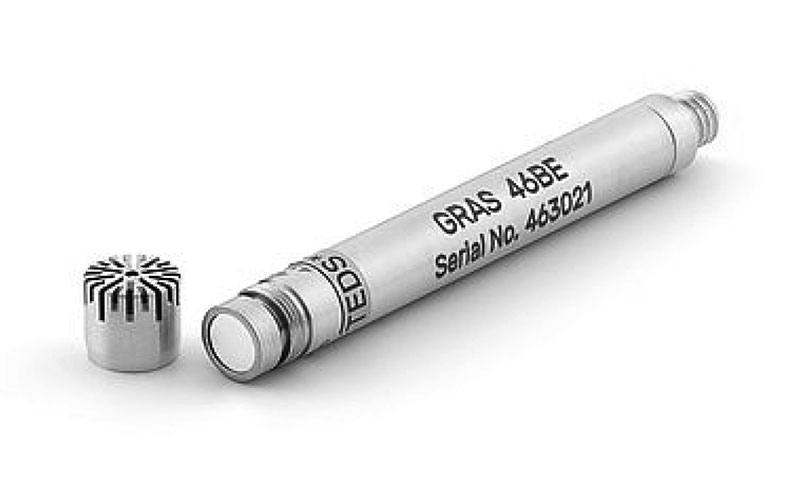

Gamme de Fréquences : de 5 Hz à 70 kHz
Plage Dynamique : de 44 dB(A) à 166 dB
Sensibilité : 1,45 mV /Pa
Gamme de Fréquences : de 4 Hz à 80 kHz
Plage Dynamique : de 35 dB(A) à 160 dB
Sensibilité : 3,6 mV /Pa
Gamme de Fréquences : de 3,15 Hz à 20 kHz
Plage Dynamique : de 25 dB(A) à 150 dB
Sensibilité : 12 mV /Pa

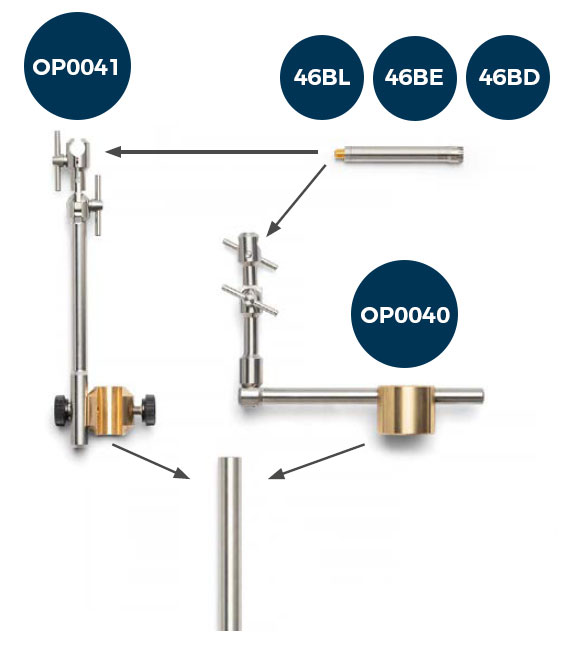

4. Sélectionnez le support du microphone

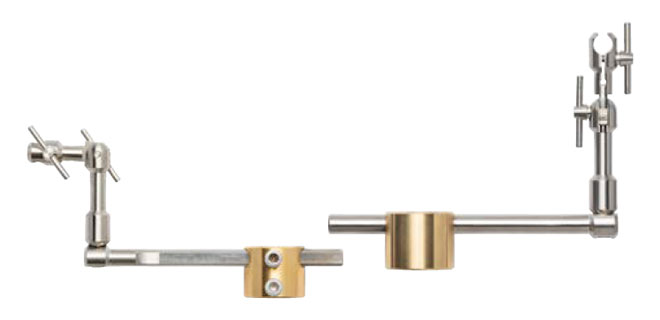

OP0040 - Support pour microphone 1/4"
avec montage en haut ou en bas de la chambre
OP0077 - Support pour microphone 1/2"
avec montage en haut ou en bas de la chambre (similaire au support OP0040 mais pour microphone ½″)
OP0041 - Support pour microphone 1/4"
à monter dans le tiroir
OP0078 - Support pour microphone 1/2"
à monter dans le tiroir (similaire au support OP0041 mais pour microphone ½″)
5. Choisissez les connecteurs de votre choix sur le panneau de connecteurs
AE2197 ➜ Prise BNC femelle
AE2198 ➜ Prise RCA femelle
AE2199 ➜ Connecteur XLR 3 pôles femelle
AE2200 ➜ Connecteur pour haut-parleur, SpeakON, 4 voies
AE2201 ➜ Prise S-VHS femelle vers S-VHS femelle
AE2202 ➜ Jack ¼″, 3 pôles
AE2203 ➜ Connecteur D-sub 9 broches
AE2204 ➜ Connecteur HDMI
AE2205 ➜ Connecteur Ethernet
AE2207 ➜ Adaptateur USB-B
AE2206 ➜ Adaptateur USB-A
AE0103 ➜ Connecteur mini XLR mâle
Demandez à nos experts de vous accompagner
Faites appel à Alliantech pour vous aider à configurer vos chambres acoustiques
Spécifications des chambres acoustiques AL0030 conçues par GRAS
| Chambres de tests acoustiques | |
|---|---|
| Plage de fréquences | de 100 Hz à 20 kHz |

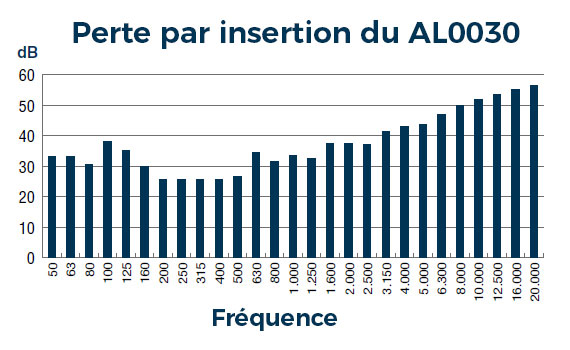

| Isolation acoustique (SIL) | 25 dB (octave 3) |
| Connexions du panneau de raccordement | Voir les connecteurs sélectionnables |
| Dimensions extérieures (LxPxH) | 42,4 x 63,8 x 52,8 cm |
| Dimensions intérieures (LxPxH) | 36,8 x 47,05 x 26,4 cm |
| Dimensions maximales du DUT (LxPxH) - Petit tiroir - Grand tiroir (partie supérieure) - Grand tiroir (partie inférieure) | 30,0 x 20,0 x 6,6 cm 30,0 x 20,0 x 22,8/11,9 cm 30,0 x 20,0 x 22,8 cm |
| Dimensions du tiroir (LxPxH) - AL0030-1 - AL0030-2 | 10,0 x 40,0 x 22,0 cm 29,5 x 40,0 x 22,0 cm |
| Poids | 39 kg |
| Microphones de tests acoustiques | ||
|---|---|---|
| 46BL-1 | Plage de fréquences | de 4 Hz à 20 kHz |
| Plage dynamique | de 24 dB(A) à 146 dB | |
| Sensibilité | 20 mV/Pa | |
| 46BD | Plage de fréquences | de 5 Hz à 70 kHz |
| Plage dynamique | de 44 dB(A) à 166 dB | |
| Sensibilité | 1,45 mV/Pa | |
| 46BE | Plage de fréquences | de 4 Hz à 80 kHz |
| Plage dynamique | de 35 dB(A) à 160 dB | |
| Sensibilité | 3,6 mV/Pa | |
| 46AO | Plage de fréquences | de 3 Hz à 20 kHz |
| Plage dynamique | de 25 dB(A) à 150 dB | |
| Sensibilité | 12 mV/Pa | |
| Simulateurs de bouche 44AA & 44AB | |
|---|---|
| Normes | IEEE 269, 661 et ITU-T Rec. P51 |
| Niveau de sortie continu du DUT | 110 dB (200 Hz - 6 kHz) 100 dB (100 Hz - 16 kHz) |
| Haut-parleur | 8 Ω / 20 W (max) |
| Gain* | 10 dB |
| Alimentation* | 24 Vdc |
| Poids | 1,3 kg |
Vous êtes à la recherche d'une chambre acoustiques pour effectuer vos tests sur les lignes de production ?
Nos experts vous accompagnent et vous conseillent pour choisir puis configurer votre chambre acoustique adaptée à vos applications.
Source : GRAS Acoustics & Vibration
